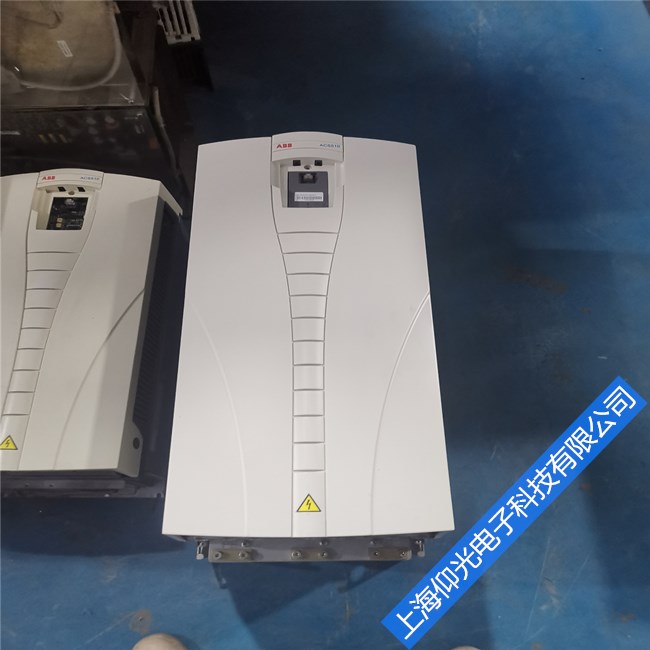

变频器维修,变频器故障快速检修法，以下常见故障中不含用户参数设置不当、现场控制系统和负载系统故障而引起的变频器故障。在检修过程中不远操线，且显示板上有电位器。在维修CPU板时，应尽可能将用户所设定的参数作以记录，维修完毕后再输入，若发现用户有参数设置不当的将其改正。想了解更多工业电路板、电梯电路板、变频器相关知识请关注“从零开始变频器维修”。



　　1，上电无显示



　　A，模块之整流单元损坏。



　　测量方法：本头条号文章有所介绍。对策：更换IGBT。



　　B，CPU板上电源指示灯亮，但显示面板上无显示。



　　故障的检修集中在CPU板和显示板上。可能原因及对策：检查条件：各电源正常。



　　①，显示板坏。



　　对策：用一良好显示板代换。若故障消除，则更换显示板。



　　②，+3.3V电源偏低。



　　对策：测量+5V电源是否良好，若+5V正常。对+3.3V电源生成电路进行检修。多为U8(TPS7333)坏。若+5V偏低，可能为开关电源故障，详见本手册第八章第一节相关内容。



　　③，复位芯片U20(IMP809R)坏。



　　测量方法：用万用表二极管档测量其2脚是否对GND(1脚)短路。正常值参考表I。其外形图见图I所示。对策：更换U20。



　　④，晶振XTAL坏。



　　测量方法：用示波器在晶振两端分别对GND测量，应为完美正弦波，且频率为10MHz。如图II所示。



　　对策：更换晶振。



　　测量时示波器要置高阻输入，或加10：1衰减，否则测量时会引起晶体停振，造成误判断。



　　⑤，U11(74HC14)损坏。



　　对策：更换U11。



　　⑥，DSP芯片烧坏。



　　测量方法：若上述5种可能的故障原因均已排除，则多为DSP烧坏。多表现为其上温度较高。



　　对策：更换CPU板。



　　C，CPU板上电源指示灯不亮且显示面板上无显示。可能原因及对策：



　　①，开关电源没工作。



　　检测方法：用一良好主板，连接其CPU板，若有显示，则为主板开关电源故障。若依然无显示，则为CPU板故障。



　　对策：检修开关电源。详见本手册第七章第二节和第八章第一节相关内容。②，CPU板和主板的连接排线接触不良。



　　对策：重新插好排线，确认连接紧密。



　　③，CPU板上电源短路。



　　测量方法：断电后用万用表测量电源正负之间的阻值。详见表7.3.3。



　　对策：更换CPU板。
