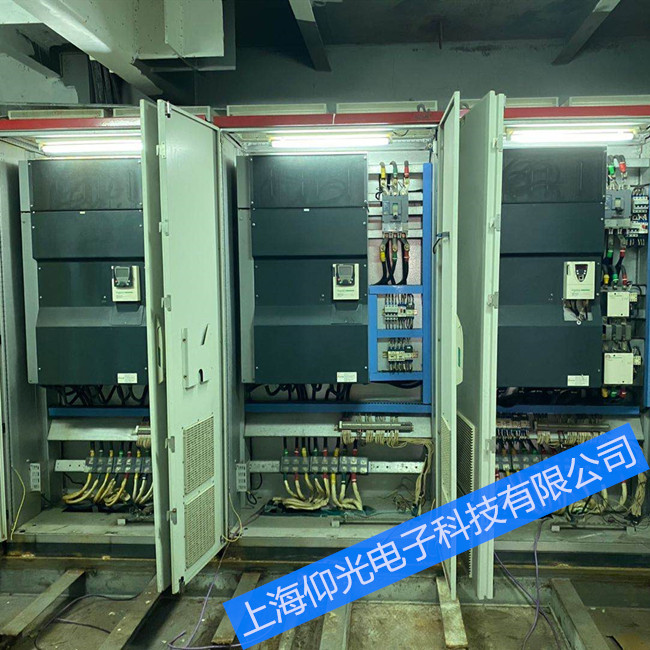

施耐德变频器ATV71无输出故障维修
检查过程：
将该变频器拆开，检查变频器的整流模块、逆变模块，测试二极管特性好。将变频器送电，显示正常，变频器运行一段时间，测量UVW端子，无输出电压。过一会变频器前级空气开关跳脱。
故障原因分析：
根据次故障，我们推测出现故障的原因可能有四种：
1、电解电容损坏。
2、逆变模块损坏。
3、驱动卡损坏。
4、主回路连接不良。
首先，将变频器全部拆下，静态测试整流模块，逆变模块。同时进行触发整流和逆变模块，测试结果良好。排除逆变模块损坏的可能。
第二，将电解电容拆下，检查电容外观，没有破损的痕迹，也没有电解液体外流现象。
然后进行充放电测试，电解电容性能良好。
第三，检查结构件，处理结构件上腐蚀痕迹，然后发现结构件上很多地方被腐蚀，在连接P和P1出的铜牌片处，有明显打火的痕迹，螺丝松动。因此，跳空卡就是连接件松动原因导致。
第四，将驱动卡拆下，单板测试，发现没有输出，因此，无输出肯定是驱动卡损坏。
维修过程：
该变频器全部清洁后，依次安装整流模块、逆变模块、电容。然后连接件及修复后的驱动卡安装，待整机安装好后，测试，符合上电条件。给变频器送电，开机、输出电压平衡，带负载到额定电流，变频器发热也正常，该变频器修复。
