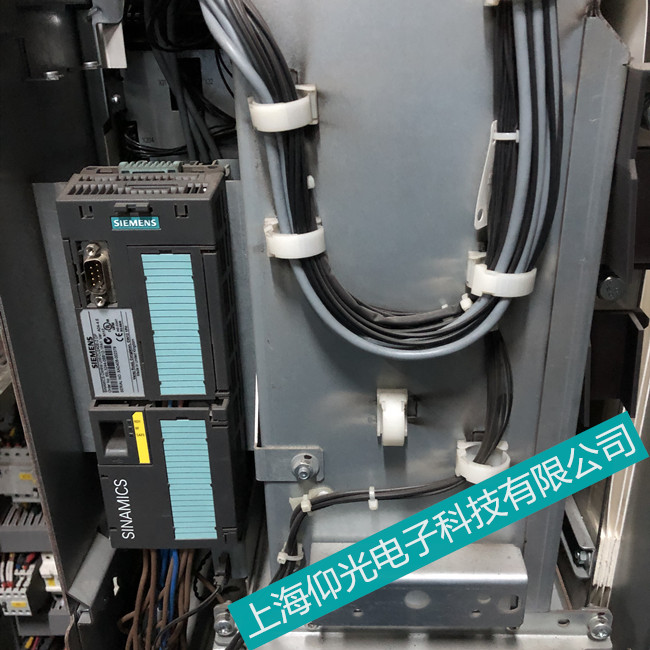

西门子（SIEMENS）变频器维修常见故障案例分析
西门子变频器维修实例1:
西门子MMV 6SE3221 4.0kW变频器维修
静态测量逆变模块正常，整流模块损坏。
故障分析与判断：整流模块损坏通常是由于直流负载过载、短路和元件老化引起的。
测量PN之间的反向电阻值(万用表正表笔接N，负表笔接P)，可以反映直流负载是否有过载短路现象。测出PN间电阻值为15052，正常值应为几十千欧，说明直流负载有过载现象;逆变模块是正常的，可以排除;检查滤波大电容、均压电阻正常;测制动开关器件损坏短路，拆下制动开关器件测PN间电阻值正常。
更换制动开关器件，变频器恢复工作。该故障可能是由于变频器减速时间设定过短，制动过程中产生较大的制动电流损坏制动开关器件VT造成的。当制动开关器件损坏短路后，制动电阻直接置于PN之间，产生较大的电流(约为额定电流的1/2)。
变频器在运行过程中，整流模块的负载电流是正常负载电流与制动电阻上流过的电流之和，整流模块长期处于过载状况下工作而损坏。在生产工艺允许的情况下，增大减速时间可以避免此故障再次发生。

西门子变频器维修实例2:
西门子MM420变频器维修37kW
静态检测逆变模块正常，整流模块损坏。
检测PN间反向电阻小于正常值。拆开变频器发现滤波大电容组合印制电路板上有滤波大电容器流出的液体痕迹，进一步检查有两只滤波大电容器损坏流液，有严重漏电现象。更换电容器，清洗滤波大电容组合印制电路板，再测PN间反向电阻值正常，变频器恢复正常工作。如按要求进行日常检查和定期检修工作，这种故障就可以避免。

西门子变频器维修实例3:
西门子MM430变频器维修11 kW
静态检测逆变模块正常，整流模块损坏。
测量PN间反向电阻值在正常范围内，在主回路部分也未发现异常，初判为整流模块自然老化损坏。但在清洗、检查过程中，发现驱动电路中有元件损坏的迹象，进一步测量有一个元件损坏，导致驱动输出始终是高电平。
更换整流模块，修复驱动电路。变频器在运行过程中突然有一路驱动电路损坏，使输出始终维持高电平，致使这一桥臂上的2个逆变开关器件同时导通而形成短路大电流。整流模块首先损坏，失去高压直流电，避免了逆变模块的损坏。

西门子变频器维修实例4:
西门子MM430变频器维修75kW
静态检测逆变模块损坏，整流模块正常。
故障分析有一路电阻有损坏的痕迹。
逆变模块损坏多半是由驱动电路损坏造成的。检查驱动电路果然经检查为IOM电阻损坏短路。’这是光祸隔离器4506输出端的上拉电阻，这个上拉电阻损坏短路，使得4506的输入无论是高电平还是低电平，输出端送到T95的信号始终是高电平，这就造成we与WE之间始终为高电平，变频器运行时，造成同一桥臂2个开关器件同时导通而损坏逆变模块。更换电阻，驱动电路正常工作。
这个电阻的损坏实属偶然，损坏的确切原因难以确定，也许是偶然的电火花烧毁，更大的可能性是电阻本身质量问题。电阻损坏短路造成逆变模块损坏的原因前面已讲过。另外，这个电路的设计是上拉电阻经过一个47552电阻后接到4506光祸隔离器的输出端，保护了光祸隔离器的安全。若没有这个电阻，上拉电阻直接连在光祸隔离器的输出端，上拉电阻损坏短路会导致光祸隔离器的损坏。
