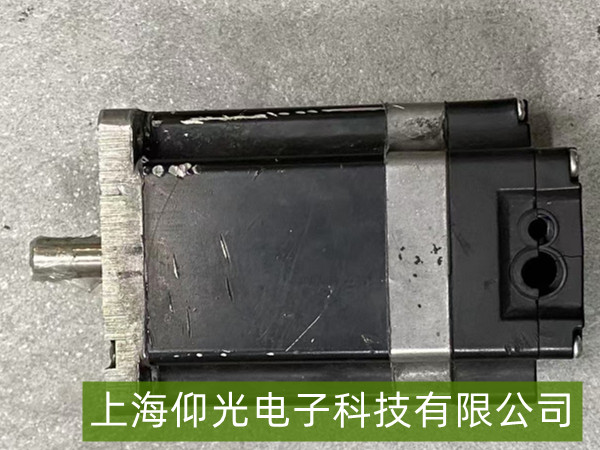

贝加莱伺服电机 8LSA44.EB030D000-0 过流故障维修方案

---

一、先做最关键一步：脱机判断

1. 断电，拆掉电机动力线 UVW，只保留编码器线
2. 驱动器上电试运行
   • 仍报过流 → 驱动器本身故障（IGBT / 驱动板坏）
   • 不报过流 → 故障在电机或电缆

---

二、电机本体检测（8LSA44 最常见故障点）

1. 三相绕组阻值测量

• 正常：三相阻值基本一致，偏差＜2%
• 异常：
  • 某两相阻值明显偏小 → 绕组匝间短路
  • 某相通地导通 → 绕组对地击穿
• 结果异常 → 电机必须重绕线圈 / 更换定子

2. 绝缘测试（必须做）

• 正常：＞20MΩ
• 偏低（＜5MΩ）：受潮、油污、绝缘老化
• 接近 0Ω：绕组对地短路，直接过流

3. 轴承卡死 / 扫膛导致过流

• 手动转动轴：有卡顿、阻力大、摩擦声
• 电机转子蹭定子 → 电流瞬间拉满报过流
  处理：更换前后轴承，校正同心度，清理铁屑。

---

三、动力电缆与插头故障（极易被忽略）

1. 电机动力插头、驱动器端插头
   • 针脚发黑、烧蚀、进水、进油
   • 内部短路 / 虚接 → 瞬间大电流
2. 电缆外皮破损、挤压、拖拽损伤
   • 内部线芯短路 → 一运行就过流
3. 屏蔽层破损、与地线搭接

• 更换电机动力电缆
• 更换电机侧动力插头
• 重新做可靠压线、防水处理

---

四、编码器问题引发 “假性过流”

1. 编码器插头松动、脏污、进油
2. 编码器码盘损坏、零位偏移
3. 编码器线缆干扰、断裂

• 电流波动大、电机抖动
• 低速更明显，偶尔伴随跟随误差报警

• 重新插拔锁紧编码器插头
• 更换编码器线缆
• 必要时更换编码器组件并重新标定

---

五、驱动器侧故障（上电就报过流）

1. 驱动器 IGBT 模块击穿、短路
2. 驱动板芯片损坏、电流采样电路故障
3. 母线电压异常、电解电容鼓包

• 测量模块压降，判断是否击穿
• 维修 / 更换驱动器功率单元
• 不要强行多次上电，避免扩大损坏

---

六、参数与负载问题

1. 电机型号配置错误
   在 Automation Studio 里确认：
   • 电机型号：8LSA44.EB030D000-0
   • 额定电流、极对数、编码器配置正确
2. 增益过高，系统震荡 → 电流飙升
3. 机械负载卡死、抱闸未打开
4. 加减速时间过短，冲击电流过大

• 恢复默认参数，重新识别电机
• 降低环增益，延长加减速
• 检查抱闸继电器、机械卡滞

---

快速排查流程（现场直接照做）

1. 断电 → 拆 UVW 线 → 上电试驱动器
   • 仍过流 → 修驱动器
   • 不报 → 查电机 / 电缆
2. 测电机三相阻值、对地绝缘
   • 异常 → 电机重绕或更换
3. 检查电机插头、动力线是否短路 / 破损
4. 手动盘轴，判断轴承 / 扫膛
5. 检查编码器接线与编码器状态
6. 核对参数、机械负载、抱闸
